Voor het detecteren van het magnetisch veld

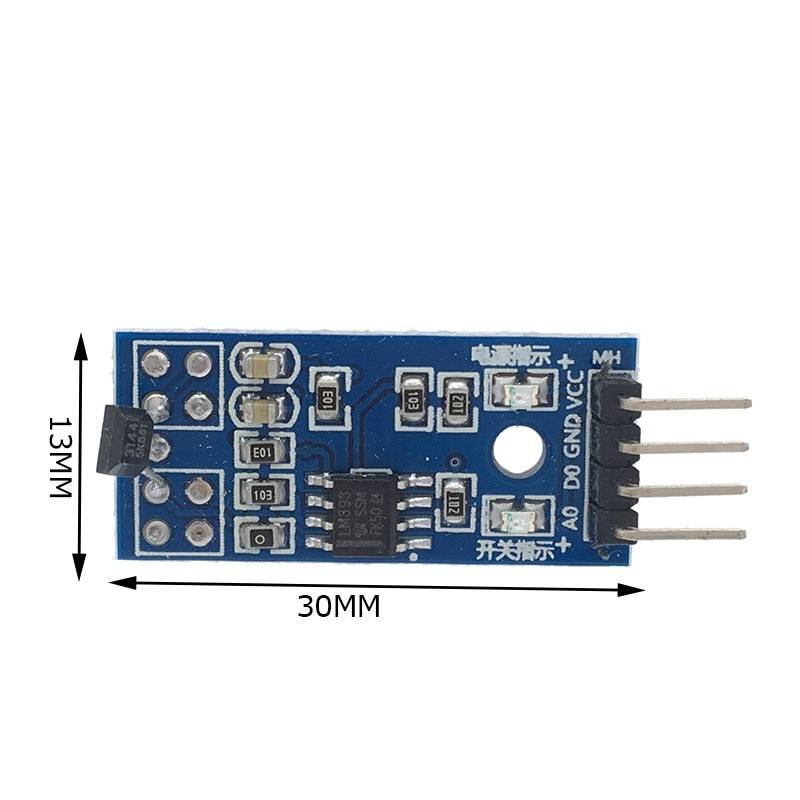

Sensoren 3144E Hall-schakelaar sensor:

Module functies:

1, klein formaat, 32 mm X 14 mm

2, montage schroefgat van 3 mm

3, kunt u een DC-voeding 3-5.5v gebruiken

4, real-time uitgangssignaal van de hal

5, na de goedkeuring van het uitgangssignaal van de comparator meer stabiele afwerking

6, de uitgangsmogelijkheden van de comparator 16mA

7, power-indicator

8, het controlelampje van de comparatoruitgang

9, besturingsafstand wordt gemeten: minder 1CM

Module Interface Beschrijving:

VCC: positieve voeding 3,3-5V

GND: negatieve

DO: digitale uitgangsmodule, de uitgang van een lage magnetische inductie

AO: Hall-uitgangsspanning in realtime
