Introductie

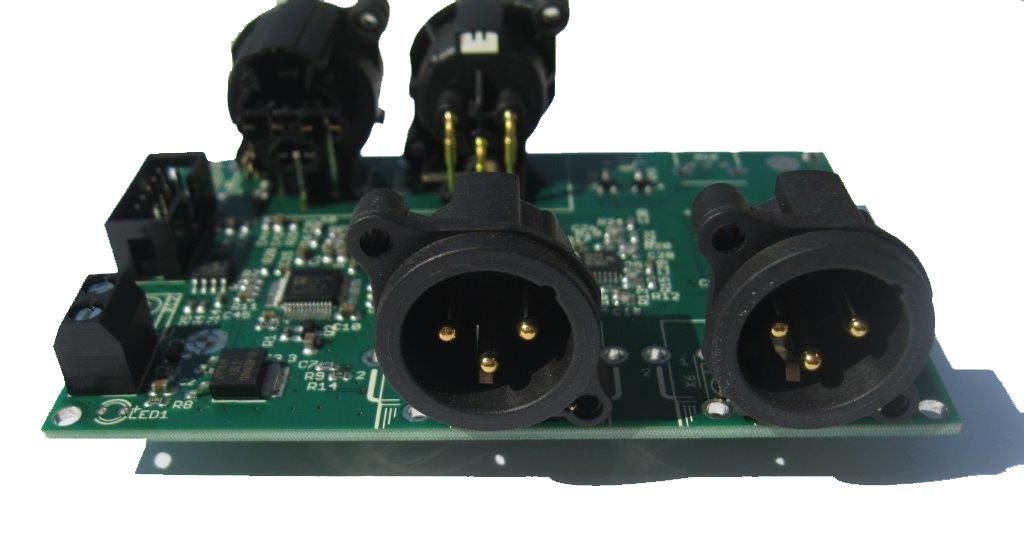

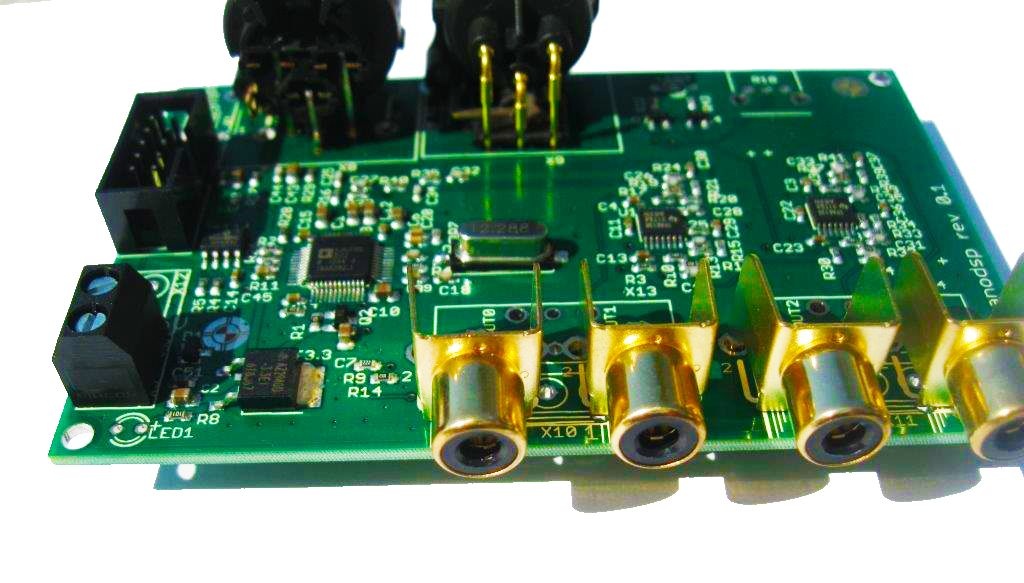

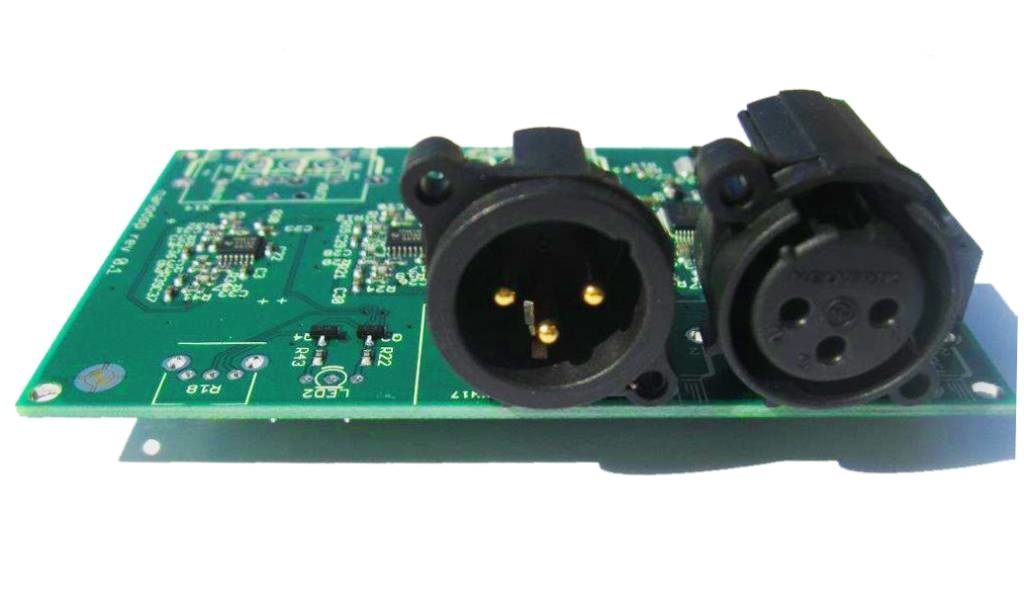

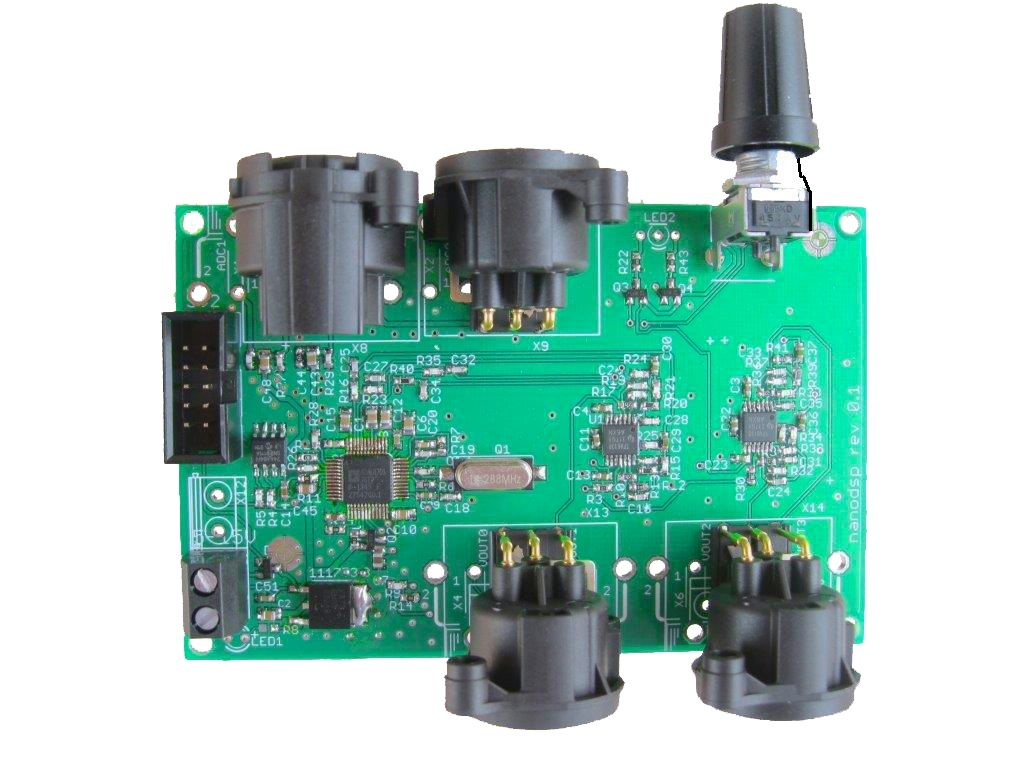

De Nano DSP is een flexibeel audio DSP Module met 2 inputs en 4 outputs. Met het toevoegen aan een breed scala aan connectoren leent de NanoDSP zich er uitermate geschikt voor om ingezet te worden voor bijvoorbeeld 2 Input 4 Output signal processing of Mono processing, Gebalanceerd in Processing of meer. Output kunnen geconfigureerd worden als 4 ongebalanceerde of 2 gebalanceerde Outputs. Alles boards zijn handmatig getest en bevatten een test programma dat als 3Khz output staat ingesteld op 2 kanalen.

Technical data

Input gevoeligheid 2V rms
Output level 2V rms
Voedingspanning 5-12V DC
Ondervoltage mute 4.3V
DSP ADAU1701 50 MIPS

Connectors

De module wordt geleverd ZONDER connectors voor zodat verzenden extra makkelijk is. De NanoDSP heeft echter minimaal en 10pin boxed header nodig voor het programmeren en een 2 pins screwterminal voor het voeden van het bordje de pitch van de boxed header is een dubbele 5 pins rij met een 0.1" pitch. De voedingsconnector is een standaard 0.2" pitch connector. Er is tevens een ongebruikte header voor toekomstige doeleinden, deze zit tussen de voedingsconnector en de programmeer connector

LED drive

Een standaard Bi-Color LED common cathode is gepositioneerd naast de potmeter en kan gebruikt worden as signaal indicator of overload indicator. De LED wordt gecontrolleerd door de DSP vanaf GPIO_4 en GPIO_5. De LED's hebben beide een Pfet Buffer, dus wanneer je de LED wilt activeren dan zul je de Line "Laag" moeten maken. In de DSP hardware register configuratie is het makkelijk om de polariteit om te wisselen zodat de LED worden geactiveerd wanneer het signaal "hoog" is.

NanoDSP Manual

Download Datasheet



!Let Op! de Nano DSP wordt geleverd ZONDER connectoren.
