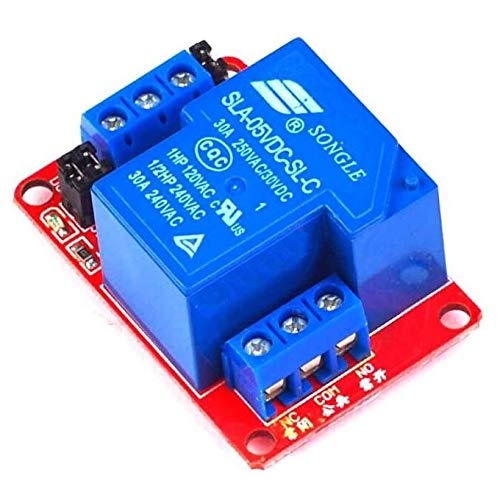

Songle 1 Kanaal 5V 30A Module Power Failure Relais

Het Songle eenkanaals 5V 30A relaismodule stroomuitvalrelais is een 1-kanaals relaismodulebord met LED-indicatoren. Het kan worden bestuurd door microcontrollers zoals Arduino, AVR, PIC, ARM en elke andere microcontroller die op 5V werkt.

De relaismodule maakt gebruik van een mechanisch relais van authentieke kwaliteit en de beste subminiatuur optische tweewegisolatiekoppeling in de branche, die u een sterk anti-interferentievermogen en stabiele prestaties geeft.

De gebruiker kan het relaisbesturingsniveau kiezen, dit kan een hoog niveau zijn, maar het kan ook een laag niveau en uit zijn. Het Songle eenkanaals 5V 30A relaismodule stroomuitvalrelais bevat een beperkte stromingsweerstand, kan direct gebruik maken van de voeding is negatieve controle, u kunt ook de MCU I/O-besturing gebruiken.

De relaismodule is uitgerust met een stroomindicatielampje (rood), 1 statusindicatielampje voor het wegrelais (blauw). Met dit relais kunt u eenvoudig elektrische apparaten, verlichting etc. aansturen.

Fouttolerant ontwerp, zelfs als de stuurlijn kapot is, zal het relais niet bewegen.
Module-interface:

DC+: DC-voeding positieve pool
DC-: negatieve pool van gelijkstroomvoeding
IN: signaaltriggerpin
JD+: relaisstuurspanning positief
JD-: relaisstuurspanning negatief

Functies :

Optische koppelingsisolatie, rijvermogen is sterk, stabiele prestaties; De triggerstroom bedraagt ​​5 mA
De module kan via de jumper op hoog of laag niveau worden geactiveerd
Nominale stroom van de interface is 16A
DC+ en JD+ kortgesloten door jumperkap, DC- en JD-kortgesloten met jumperkap, het is dezelfde spanning tussen de triggerterminal en de relaisbesturingsterminal.
Selectie van triggermodi op hoog en laag niveau. Jumper- en L-pinverbinding, IN-pin, is trigger op laag niveau. Jumper- en H-pinverbinding, IN-pin, is de trigger op hoog niveau.
