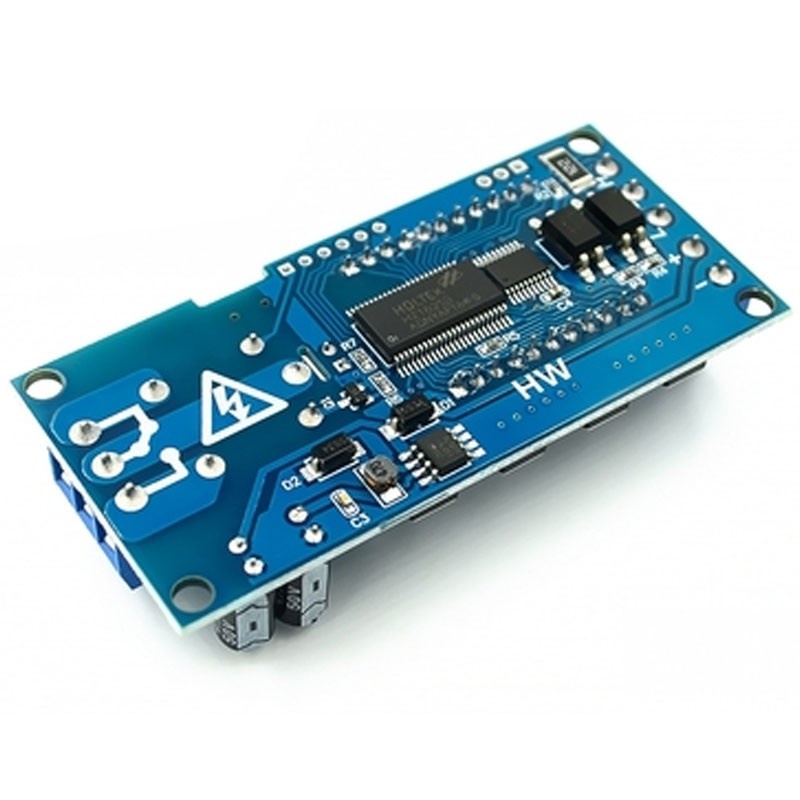

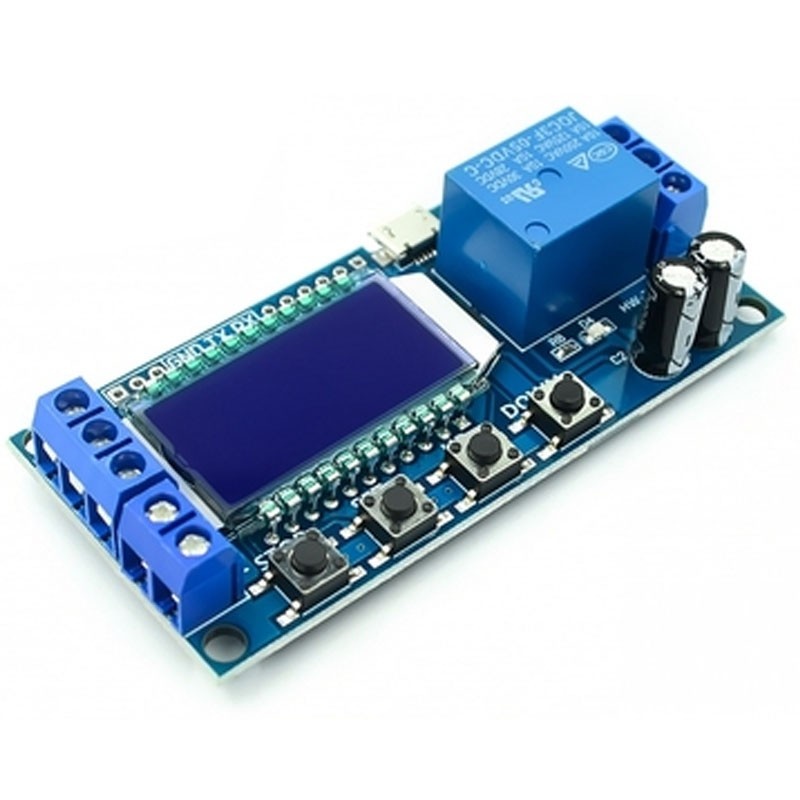

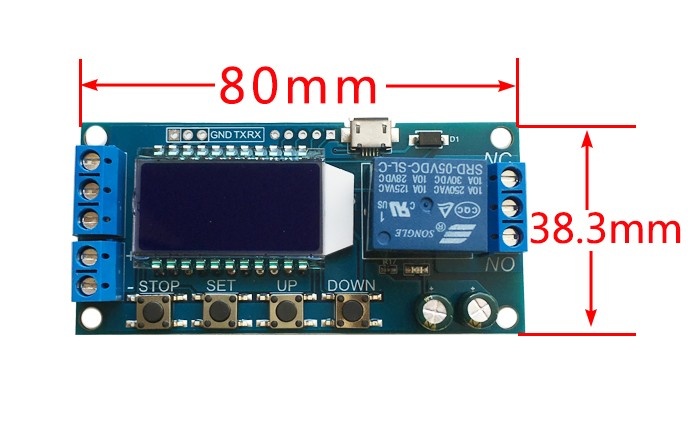

XY-LJ02 6-30V Vertragings Relais Module met LCD scherm

1-weg Tijdrelais Module 6-30V Micro USB Relais Controle Tijdschakelaar Trigger Cyclus Vertraging relais Module met Digitale Lcd-scherm

Kenmerken:

1. Display met LCD twee kolommen, Kan display parameters direct;

2. Trigger mode: hoge en lage niveau, schakelaar hoeveelheid. Voldoen aan de meeste van de behoeften.

3. Power voeding: 6 ~ 30V, ook ondersteunt micro USB 5.0V, erg handig. Anti terug aansluiting van voeding.

4. Parameters kunnen worden gewijzigd via UART.

5. Stop knop om noodstop functie.

6. 5 minuten zonder bediening in een low- power staat. Een actie wakker.

7. OP/CL/LOP params kan worden gewijzigd individueel

8. alle parameters worden automatisch opgeslagen door power off.

Specificaties:

Werkspanning: 6-30V ondersteuning micro USB 5.0V voeding

Trigger signaal bron: high level trigger (3.0V ~ 24V), laag niveau trigger (0.0V ~ 0.2V), schakelaar controle (passieve schakelaar).

Output vermogen: controle apparatuur binnen DC 30v 5A of AC 220v 5A

Ruststroom: 15mA Werkende stroom: 50mA

Levensduur: meer dan 100,000 keer; werktemperatuur: -40-85 ℃

Met optocoupler isolatie, anti-interferentie vermogen, industriële kwaliteit printplaat, set parameters zal worden herinnerd forever na power off.

Werkmodus Inleiding (P1 ~ P7)

P1: Na het signaal is geactiveerd, de relais geleiding in OP tijd dan verbreekt; in de OP tijd, het signaal is ongeldig.

P2: Na het signaal is geactiveerd, de relais geleiding in OP tijd dan verbreekt; in de OP tijd, de signaal triggers een nieuwe timer.

P3: Na het signaal is geactiveerd, de relais geleiding in OP tijd dan verbreekt; in de OP tijd, signaal trigger reset timer, relais losgekoppeld en stop timing.

P4: Wanneer geactiveerd, Na het relais is losgekoppeld van CL tijd, relais geleiding OP tijd, na timing is compleet, verbreken relais.

P5: Wanneer geactiveerd, Na de relais geleiding op tijd, de relais verbreekt de CL tijd, en dan loops de bovenstaande actie, geeft het signaal weer in de lus, relais disconnect, stopt de timer, en het aantal cycli (LOP) kan worden ingesteld;

P6: Wanneer geactiveerd, Na de relais geleiding op tijd, de relais verbreekt de CL tijd, en dan loops de bovenstaande actie, signaal is ongeldig in de lus, het aantal cycli (LOP) kan worden ingesteld;

P7: Signaal hold functie: Het signaal is gehandhaafd, de timing is gewist, en de relais geleiding; wanneer het signaal verdwijnt, de relais verbreekt na de timing OP; tijdens de timing, is er een ander signaal en de timing is gewist;

Hoe de timing:

In de OP/CL parameter modificatie interface, druk op de

STOP knop kort om de timing bereik.

XXXX timing: 1 sec ~ 9999sec

XX 7.XX Timing bereik: 0.1 sec ~ 999.9sec

XX.XX Timing bereik: 0.01 sec ~ 99.99sec

X.X.X.X Timing bereik: 1 min ~ 999.9min

Bijvoorbeeld, als je wilt naar de OP 3.2 seconden, bewegen de komma te tien cijfers. LCD display 003.2

Parameter Beschrijving: OP on- time, CL off tijd, LOP cyclusKeer (1 一 9999 keer, "----" vertegenwoordigt een oneindig aantal cycli)

Par ameter Instellingen

1. houd de SET toets om de instelling interface;

2. eerste set de werkmodus, werk modus knippert herinnering, de werkende modus door op de UP / DOWN toetsen;

3. korte druk op de SET knop om de werkmodus en voer het systeem parameter instellingen.

4. In het systeem parameter instelling interface, druk op SET om schakelaar het systeem parameters te worden gewijzigd, en druk/lange druk op UP/DOWN om wijzigen. (Opmerking: Korte pressSET in P-1 ~ P-3, P-7 modus is ongeldig);

5. In de OP/CL parameter modificatie interface, korte druk STOP om de timer unit (1 s/0.1s/0.01s/1min);,

6. na alle parameters zijn set, houd de SET-knop voor meer dan 2 seconden om de hand, besparen de porameter instellingen en exit de instelling interface.
